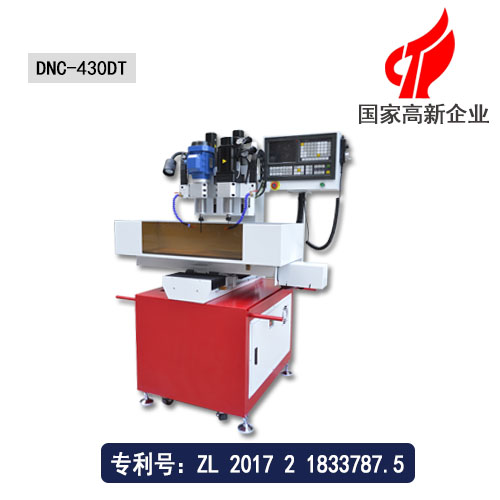

多頭鉆孔機
|
|
☆外形尺寸：850*900*1700
|
|
☆有效行程：400*300*120mm
|
|
☆機床重量：500kg
|
|
☆鉆孔范圍：0.3-16mm
|
多米機械專做自動鉆孔機、攻絲機。可依客戶要求定制機型，此款全自動多頭鉆孔機為我司新出機型，主要有以下特點。
01、全自動多頭鉆孔機為機械主軸，可做高速運轉、順暢；
02、導軌、絲桿易保養，快速，配合牙距，絲攻耐用壽命長；
03、可連續高速循環運轉，多頭攻牙機最高轉速24000RPM。
04、機床特設軟限位開關、即使開關失效，有設防撞優力膠，防止攻牙機受重力撞擊損壞。
05、可加鉆孔主軸，一個主軸鉆孔一個主軸攻絲，無細牙限制； 自動對位；
06、絲桿滑軌傳動，多頭攻牙機全部是滾珠絲桿接觸無間隙，一轉一牙距，牙紋完美符合牙規檢驗；
07、為提高扭力、降低轉速，在多頭攻牙機主軸內部多設置一組減速齒輪組，制作精美牙紋及延長絲攻壽命。
08、特采用實心立柱，經回火處理消除應力，耐摩擦、不生銹、還可增加剛性。
09、操作簡單，初學者也可順利操作多頭攻牙機，兩手均可自由離開攻牙機以配合上下料。
10、可接多組工裝，機臺預留多個接口，加倍提高工作效率；
11、采用專門設計的伺服馬達，內置散熱裝置，不發燙，可避免高溫而導制馬力降低，可連續操作、堅固耐用。
12、多頭攻牙機，適用于各種五金，壓鑄，等機械加工。
| 項目/型號 | DNC-430DT | 單位 |
| 機床外形尺寸（長X寬X 高） | 1200*1000*1700 | mm |
| X軸行程（主軸左右移 動） | 400 | mm |
| Y軸行程（主軸前后移 動） | 300 | mm |
| Z軸行程（主軸上下移 動） | 200 | mm |
| 主軸端面至工作臺面距 離 | 120 | mm |
| 工作臺尺寸（長X寬） | X800， Y250 | mm |
| 最大承重 | 50 | kg |
| T形槽尺寸 | 上寬13，下寬 20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:2010，2010， 1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝 進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 15000/15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約 10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼 用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
