小行程雙頭鉆孔機
|
|
☆外形尺寸：1000*1000*1700mm
|
|
☆有效行程：400*300*200mm
|
|
☆機床重量：550kg
|
|
☆鉆孔范圍：0.3-16mm
|
焊接結構機床的攻鉆孔機最大的優點是制造周期短，一般比鑄鐵快17~35倍，省去了制作木模和鑄造工序，不易出廢品。焊接結構設計靈活，便于產品更新改變結構。最主要的是焊接件能達到與鑄件相同甚至更好的結構特性，可提高抗變截面慣性矩，減小質量。另外焊接結構床身有利于提高固有頻率。而多米的小行程鉆孔機，在機床主承重部位都有作加厚處理，機床不會變形。而且有經過整機回火，去除張力。
所以，我們完全敢跟客戶保證，機床能作輕銑處理，能夠通用于鋼鐵等五金材料的鉆孔攻絲~

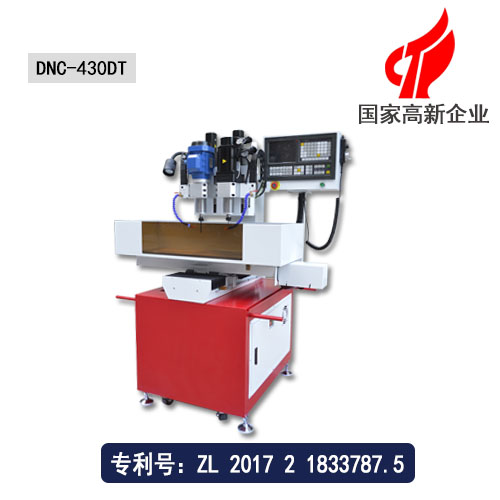

對于焊接結構的鉆孔機機，在床身內有填充阻尼材料，當振動時，利用相對摩擦可迅速耗散振動能量，有利于床身結構的穩定性。多米的鉆孔機采用伺服電機，能高效率攻牙。此款430-DT型號的小行程鉆孔機，是集鉆孔攻牙于一體的機床，一個機頭裝鉆頭、一個裝絲錐，不用來回?fù)Q刀。
| 項目/型號 | DNC-430DT | 單位 |
| 機床外形尺寸（長X寬X高） | 1200*1000*1700 | mm |
| X軸行程（主軸左右移動） | 400 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 200 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X800，Y250 | mm |
| 最大承重 | 50 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:2010，2010，1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 15000/15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
